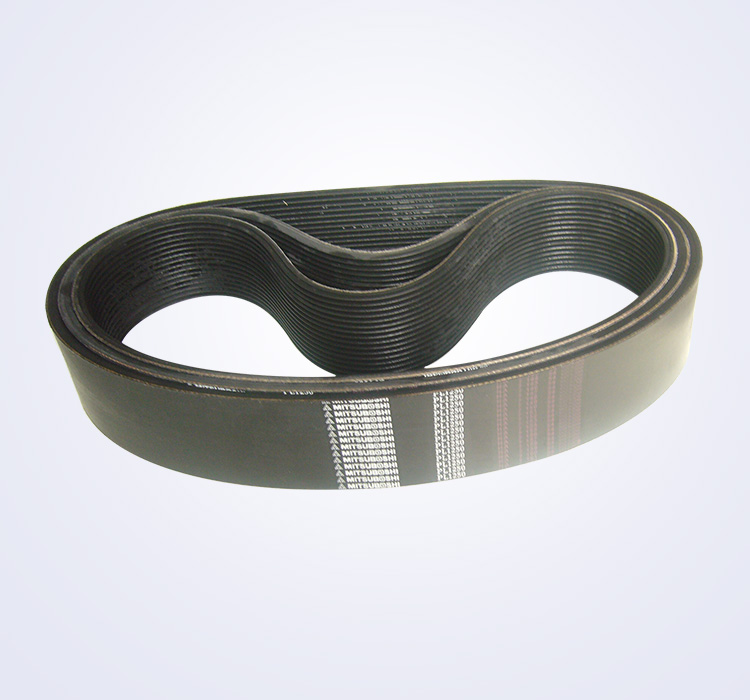

多楔带

传动带

简述：多楔带是以平带为基体、内表面排布有纵向40°等间距梯形楔的环形橡胶传动带，其工作面为楔的侧面。多楔带特别适用于结构要求紧凑、传动功率大的高速传动。 PH、PJ、PK、PL、PM型号多楔带详细介绍图解
多楔带的优点：多楔带结合平面和V带的优势特点，既有平整面带的柔软、强韧的特点，又有V带紧凑、高效等优点。
1、多楔带与带轮的接触面积和摩擦力较大，载荷沿带宽的分布较均匀，因而传动能力更大。
2、传动功率大，传动效率高，空间相同时比普通V带的传动功率的高30%，节能效果明显。
3、多楔带的背面也能传动，而且可使用自动张力调整器，使传动更加安全、可靠。
4、传动紧凑，在相同的传动功率情况下，传递装置所占空间比普通V带小25%。
5、由于带体薄而轻、柔性好、结构合理，故工作应力小，适应带轮直径小的传动（小于传统的三角带带轮），也可传动多个轮子。适应高速传动，带速可达40m/s且振动小，发热少，运转平稳，耐热、耐油、耐磨，使用伸长小，寿命更长。

定制热线：

135 4254 0275

咨询采购

产品详情

多楔带应用：多楔带又称多槽带或多沟带，主要应用与发动机、电机等动力设备传动。
多楔带的主要型号：目前市场上的类型有：PH、PJ、PK、PL、PM型号多楔带详细介绍

PH多楔带

PH型号多楔带规格：楔距pb：1.6，楔角a：40，带厚h：3，楔数rb：3-54，长度b：300-1270。

PH多楔带性能	PH多楔带标准
电阻温度（℃）	-30 +90
耐油性	耐油
电导率	PJ
建议最少的滑轮直径	13mm
角	40a°
永久伸长率	小
建议的最高速度m/s	60
效率	96％
使用重型行为	好
带颤抖	很小
最大传输	1：35

PJ多楔带

PJ型号多楔带规格：楔距pb：2.36，楔角a：40，带厚h：4，楔数rb：3-36，长度b：300-1880。

PJ多楔带性能	PH多楔带标准
电阻温度（℃）	-30 +90
耐油性	耐油
电导率	PJ
建议最少的滑轮直径	20mm
角	40a°
永久伸长率	小
建议的最高速度m/s	60
效率	96％
使用重型行为	好
带颤抖	很小
最大传输	1：35

PK多楔带

PK型号多楔带规格：楔距pb：3.56，楔角a：40，带厚h：4-6，楔数rb：3-23，长度b：600-3000。

PK多楔带性能	PH多楔带标准
电阻温度（℃）	-30 +90
耐油性	耐油
电导率	PJ
建议最少的滑轮直径	45mm
角	40a°
永久伸长率	小
建议的最高速度m/s	60
效率	96％
使用重型行为	好
带颤抖	很小
最大传输	1：35

PL多楔带

PL型号多楔带规格：楔距pb：4.7，楔角a：40，带厚h：10，楔数rb：3-16，长度b：900-3000。

PL多楔带性能	PH多楔带标准
电阻温度（℃）	-30 +90
耐油性	耐油
电导率	PJ
建议最少的滑轮直径	75mm
角	40a°
永久伸长率	小
建议的最高速度m/s	60
效率	96％
使用重型行为	好
带颤抖	很小
最大传输	1：35

PM多楔带

PM多楔带性能	PH多楔带标准
电阻温度（℃）	-30 +90
耐油性	耐油
电导率	PJ
建议最少的滑轮直径	180mm
角	40a°
永久伸长率	小
建议的最高速度m/s	60
效率	96％
使用重型行为	好
带颤抖	很小
最大传输	1：35

多沟带的应用领域及其特点

概述：多楔皮带(多沟皮带)兼有v皮带和平皮带二者的长处，既有平皮带的柔软机械、强韧的特点，又有v皮带紧凑、高效等长处。
主要特点如下：
1．传动功率大，空间相同时比普通V皮带的传动功率高30％。
2．传动系统结构紧凑，在相同的传动功率情况下，传递装置所占空间比普通V皮带小25％。　　
3．皮带体薄，富有柔软性，适应皮带轮直径小的传动，也适应高速传动，皮带速可达40m／s；振动小，发烧少，运转平稳。
4．耐热机械、耐油机械、耐磨，使用伸长小，寿命长。
应用领域： 产品广泛应用于纺织机械、印染机械、机场物流机械、烟草机械、运念头械、木工机械、食物机械、汽车制造机械、陶瓷机械、钢铁机械、石材加工机械、造纸印刷机械、电子机械、玻璃深加工机械、五金加工机械、电线电缆等行业的传动领域。
