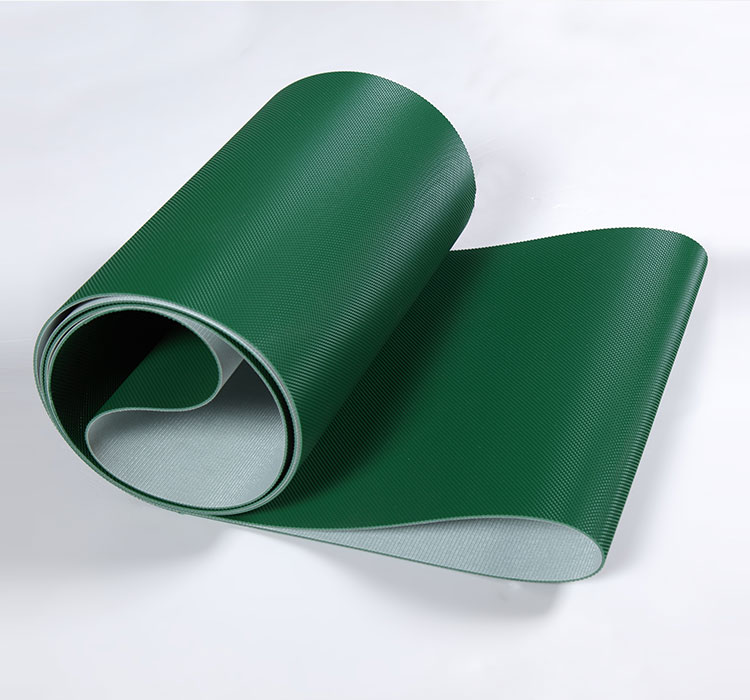

PVC钻石纹输送带_佛山市禅城区荣顺工业皮带厂

产品详情

花纹皮带是由基皮带和花纹两部分组成，由于运送物料不同和输送倾角大小不同，要求花纹形状和高度也不同。常用的花纹皮带品种如：人字形花纹皮带、八字形花纹皮带、鱼骨花纹皮带、U形花纹皮带、圆柱形花纹皮带、麻点花纹皮带等。或根据用户要求设计，适用于小于30度倾角的粉状、颗粒状、及块状物料输送。大倾角皮带/DJ大倾角波状挡边输皮带大倾角波状挡边皮带由皮带、挡边、横隔板3部分组成。挡边起防止物料测滑撒落的作用。为便于绕过滚筒，档边设计成波纹状；横隔板的作用是承托物料，为了实现大倾角输送，采用T型TC型。档边和横隔板是用二次硫化的方法与基皮带连接的，具有很高的连接强度产品特点(普通型大倾角波状挡边皮带)：
1、增大了输送角度(30~90度)；
2、占地面积小，投资少；
3、输送量大、提升高度更高；
4、从水平到倾斜(或垂直)能平稳过渡；
5、适宜输送易撒落的粉状、粒状、小块状、糊状及液态状物料；
6、能耗低、结构简单、胶皮带强度高、使用寿命长。

（1）、PVC绿色轻型输送带，广泛应用于自动化工业流水线，其安装、更换简便，卫生，成本低。带体硬度75A，耐温：持续—10/+80℃，最大宽度：2000mm。

型号	带体结构	带面形状、织物	带底形状、织物	带体总厚度㎜	抗拉强度N/mm	延伸1﹪的所需拉力	最小滚轮直径㎜	重量kg/㎡	备注
11P1	一布一胶	平胶面	平布底	1	≥80	≥8	40	1.1
21P2	二布二胶	平胶面	平布底	2	≥140	≥8	60	2.5
21P3	二布二胶	平胶面	平布底	3	≥140	≥8	90	3.7
21PS3D	二布二胶	平胶面	钻石底	3	≥170	≥10	100	3.76	钻石底
21PS3M	二布二胶	钻石面	平胶底	3	≥170	≥10	100	3.76	钻石面
31P4	三布三胶	平胶面	平布底	4	≥170	≥15	150	4.82
31P5	三布三胶	平胶面	平布底	5	≥350	≥15	180	6.1
31PS5D	三布三胶	平胶面	钻石底	5	≥350	≥15	180	6.1	钻石底
21C5M	二布二胶	草纹面	平布底	5	≥170	≥10	150	5.25	草纹面
41P6	四布四胶	平胶面	平布底	6	≥400	≥18	210	7.32

（2）、PVC白色轻型输送带，广泛应用于食品自动化工业流水线，其安装、更换简便，卫生，成本低。耐油耐脂，符合食品卫生标准。带体硬度75A，耐温：持续—10/+80℃，最大宽度：2000mm。

型号	带体结构	带面形状、织物	带底形状、织物	带体总厚度㎜	抗拉强度N/mm	延伸1﹪的所需拉力	最小滚轮直径mm	重量kg/㎡	备注
12P1	一布一胶	平胶面	平布底	1	≥80	≥8	40	1.1
22P2	二布二胶	平胶面	平布底	2	≥140	≥8	60	2.5
22S2	二布二胶	钻石面	平布底	2	≥140	≥8	60	2.76
22P3	二布二胶	平胶面	平布底	3	≥140	≥8	90	3.7
22PS3D	二布二胶	平胶面	钻石底	3	≥170	≥8	100	3.76
32P4	三布三胶	平胶面	平布底	4	≥170	≥13	150	4.82
32P5	三布三胶	平胶面	平布底	5	≥350	≥20	180	6.1
32PS5D	三胶三胶	平胶面	钻石底	5	≥350	≥20	180	6.1

（3）、PVC墨绿色重型输送带，也称着大理石皮带。广泛应用于陶瓷、石材的加工，其抗拉力极强，耐磨、耐割、可长期浸泡在水中工作。带面或有菱形、园点、锯齿纹，有很好的防滑效果。带体硬度75A，耐温：持续—10/+90℃，最大宽度：2000mm。

型号	带体结构	带面形状、织物	带底形状、织物	带体总厚度㎜	抗拉强度N/mm	延伸1﹪的所需拉力	最小滚轮直径㎜	重量kg/㎡	备注
33LD7	三布三胶	菱形面	平布底	7	≥680	≥30	300	7.6
33D7	三布三胶	圆点面	平布底	7	≥680	≥30	300	7.6
43D9	四布四胶	圆点面	平布底	9	≥800	≥45	350	9.9
43LD9	四布四胶	菱形面	平布底	9	≥800	≥45	350	9.9
33JZ12	三布三胶	锯齿面	平布底	12	≥80	≥50	400	8.1
43JZ14-T	四布四胶	锯齿面	平布底	14	≥900	≥60	450	8.1
